Prestavba mobilného telefónu NOKIA 620i
na packet rádio 9600 Bd.
Demontáž:
Na
spodnej strane vyskrutkujeme 5 skrutiek, z toho 3 sú krátke a držia len zadnú
stenu prístroja, a 2 dlhé, ktoré zároveň držia celý komplet dokopy. Celé
zariadenie rozpadne na tri kusy, z ktorých hornú časť z umelej hmoty s
akumulátorom potrebovať nebudeme.
V
celom popisu orientácia v prístroji bude taká, že chladič s anténnym konektorom
je hore, a 15 kolíkový konektor Cannon na ľavej strane.
Demontáž procesorovej dosky:
Po
odstránení zadného krytu uvidíme samotný prístroj, kde na ľavej strane je doska
procesora, čo vzhľadom na to, že sa jedná o I-čkovú verziu, kompletne
odmontujeme. Drží ju jediná skrutka vedľa konektoru Cannon. Túto dosku odložíme
bokom, pretože ju nebudeme používať, no pre tých, ktorí majú menej peňazí, ale
viac zručnosti a trpezlivosti, môže poslúžiť ako zdroj potrebných súčiastok pri
prestavbe. Získame z nej nasledujúce
súčiastky: radový konektor na pripojenie prijímača, vysielača a koncového
stupňa, stabilizátor napätia 7808, kryštal, konektor Cannon, tlmívku prípadne
ďalšie drobné veci.
Demontáž dosky prijímača, vysielača a VCO:
Po
uvolnení 5 skrutiek opatrne odklopíme dosku prijímača, odpojíme kábel
prichádzajúci od duplexera, a dosku odložíme.
Odpojíme
koaxiálny kábel na doske koncového stupňa, ktorý vedie z dosky vysielača,
vysunieme svorku z prepážky, dosku vysielača odložíme bokom.
Demontáž duplexéru:
Odpojíme
i druhý kábel z koncového stupňa, ktorý vedie k duplexeru.
Povolíme
3 skrutky a duplexer vyberieme. (Údajne niektorí sú schopní preladiť duplexer -
oni nech preskočia ďalší odstavec)
Opatrne
odpojíme všetky 3 kablíky z duplexeru. Budeme ich používať, len namiesto
duplexeru budeme používať anténny prepínač s diodami PIN ( pre bežné prípady v
núdzi stačí aj malé relátko QN...... a podobné). Ja som dosiahol časy
prepínania okolo 20 ms.
Vlastná úprava:
Procesorová doska:
Keď
máme odvahu, tak vymontujeme z dosky súčiastky ktoré budú potrebné do novej. V
opačnom prípade kúpime všetky súčiastky a dosku odložíme do vitríny. Popis
novej dosky bude na konci tohoto návodu.

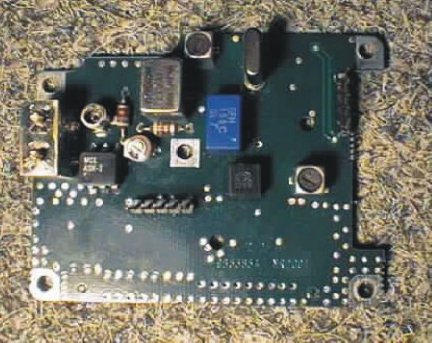

Úprava dosky vysielača a VCO:
LC
rezonančný obvod vo VCO vysielača potrebujeme preladiť asi 10 MHz smerom k
nižším kmitočtom. Nepripojíme žiadny kondenzátor namiesto toho odsávačkou cínu
odsajeme cín zo studeného konca semirigid kábla, čo je vlastne cievkou VCO.

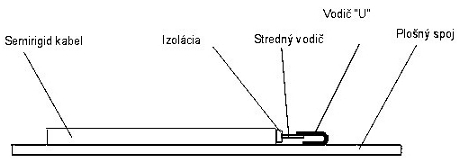

Opatrne uvoľníme stredný vodič. Upravíme jeho koniec tak, aby išiel paralelne s
doskou a pricínujeme k doske len jeho koniec. Vo väčšine prípadov takéto
predĺženie stačí na potrebné odladenie. Keď nie, musíme drôt predĺžiť a to tak,
že z tenkého drôtu vytvoríme malé U a úpravou dĺžky drôtu doladíme oscilátor na
potrebný kmitočet. Pretože zatiaľ nemáme pripojenú procesorovú dosku ( ladiace

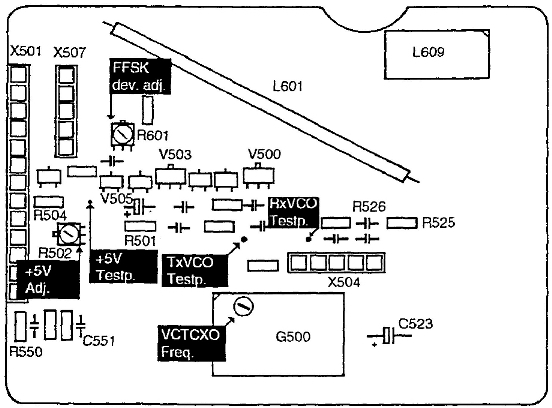

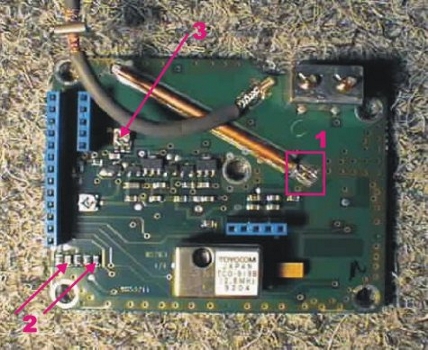

napätie je približne 0,76 V ) naladíme oscilátor na kmitočet cca 427 MHz. (Obr.
č. 1 bod 1; Obr. č. 6).
Helix
filter nastavíme až na konci, keď bude fungovať aj procesor.
Aby
mohla byť použitá rýchlosť 9600 Bd, musíme upraviť cestu signálu. Odstránime
kondenzátory, ktoré sú medzi radovým konektorom (pin č. 1) a trimrom na
nastavenie zdvihu, sú vľavo dole vedľa dlhého konektora. (Obr. č. 1 bod 2 )
Odpory sú potrebné, odstránime len kondenzátory. Ďalší kondenzátor, ktorý

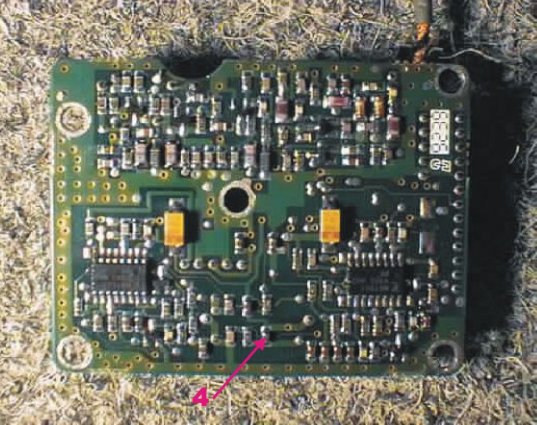

musíme odstrániť je na druhej strane dosky pod oscilátorom referenčného
kmitočtu. Je to ten hrubší, ktorý je zapojený medzi vývodom 4 a zem. Má hodnotu
47n. ( Obr. č. 2 bod 4 ) NF charakteristika by mala byť rovná od 10 Hz do 7
kHz!
Úprava prijímača:
Kmitočet
VCO upravíme podobným spôsobom ako u vysielača, tým rozdielom, že tu v každom prípade musíme stredný vodič
semirigid kábla predĺžiť kúskom drôtu, lebo potrebujeme odladiť VCO až o 15
MHz. ( Obr. č. 3 bod 5 ) Bez procesorovej dosky musíme namerať kmitočet cca 447
MHz. Toto nastavenie musíme robiť tak, že zmontujeme dokopy dosky vysielača a
prijímača ( PLL obvod prijímača je na doske vysielača ).
Máme
možnosť vybrať si, či budeme mať nominálny zdvih, alebo menší. Keď nominálny,
tak musíme vymontovať filter 21,4 MHz a nahradiť iným širším ( MCF
21,4-25A), alebo nechať pôvodný filter
a nastaviť zdvih max. do 3 kHz ( radšej okolo 2,5 ).
NF
cesta taktiež potrebuje úpravu. Úprava spočíva v tom, že nebudeme používať
pôvodnú cestu medzi demodulátorom a radovým konektorom, ale prerežeme vodič

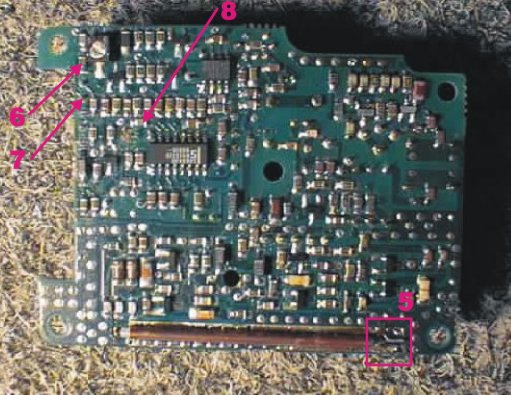

ktorý vedie k druhému pinu ( od kraja dosky ) ( Obr. č 3 bod 7 ) 5 pólového
konektora a uvoľnený pin spojíme s vývodom č. 7 medzifrekvenčného obvodu SA 604
AD ( Obr. č. 3 bod 8). Kondenzátor medzi vývodom a zemou necháme, pripojíme sa
na živý koniec. ( kto nechce rezať ten môže odpájať kondenzátor vedľa trimra
vľavo hore, ( Obr. č 3 bod 6 ) čím sa uvoľní pin 2 na konektore ( zostane tam
kondenzátor 220 pF na zem ale to nevadí ).
Úprava dosky koncového stupňa:
Žiadna
zmena.
Montáž anténneho prepínača:

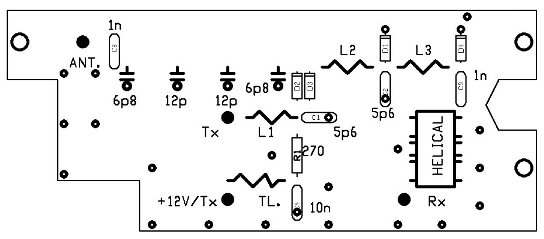

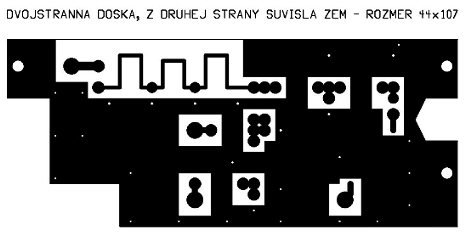

Anténny

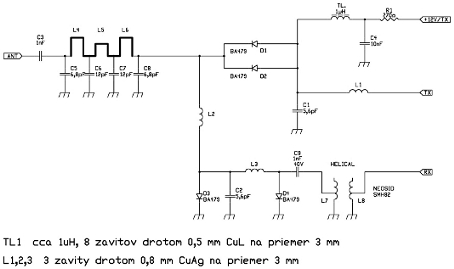

prepínač umiestníme do priestoru duplexeru. Anténny prepínač môže byť rôzneho
druhu, ale je k dispozícii verzia (podľa OK2XDX),
ktorá je prispôsobená na priestor po duplexeru a doplnená o dolnopriepustný
filter. Prepínacie napätie získame z kontrolného bodu na doske koncového

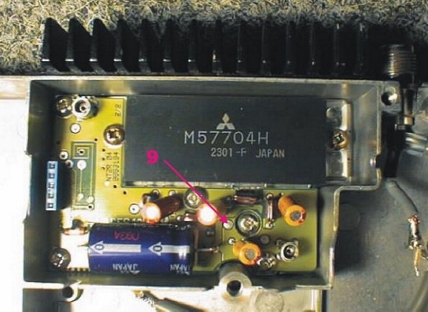

stupňa. Je to bod vedľa skrutky ktorá drží spínací tranzistor. (Zdanlivo akoby
nedržal nič, je v diere v doske.) ( Obr. č. 5 bod 9 ) V tomto bode pri príjme
nie je nič, pri vysielaní 12V. Aby zadný kryt dosadol riadne, vyvrtáme malú
dieru v prepážke medzi koncovým stupňom a prepínačom.

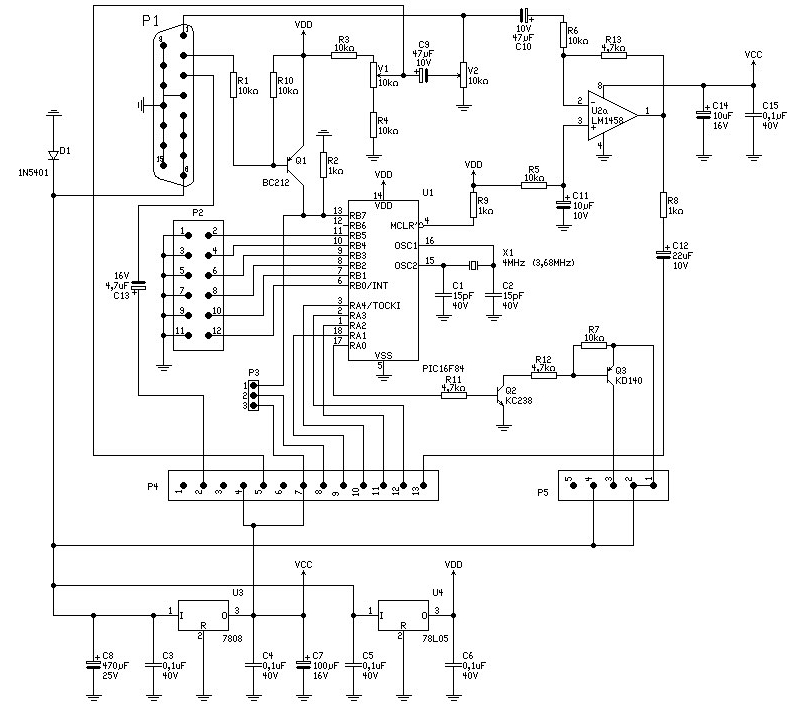

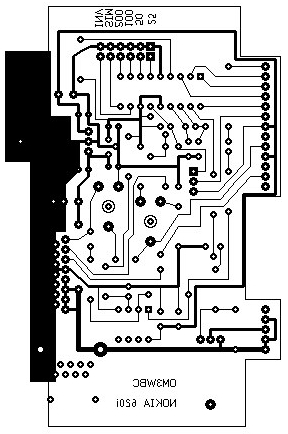

Výroba a montáž novej procesorovej dosky:
Táto
verzia bola robená pre transcívre ktoré sú osadené na nódoch ako linkové, alebo
USER. Preto nečakajte žiadny super komplikovaný a komfortný software. Je
napísaný tak, aby vedel ovládať PLL obvody, a aby bolo možné zvoliť kmitočty v
súlade s kmitočtovým plánom, t.j. vstupný kmitočet od 430.600 16 kanálov po 25
kHz, výstup vyššie o 7,6 MHz; vstup od 438.200 po 25 kHz a výstup o -7,6 MHz,
SIMPL od 433.600 8 kanálov a SIMPL od
438,000 8 kanálov. ( Samozrejme nič nebrání tomu, aby tam boli naprogramované iné kmitočty -
aj hociaké “exotické” kombinácie ). Tieto
kmitočty sú nastavené s prepojkami. Je na doske ďaľšia prepojka, čo treba
nastaviť pri simplexnej prevádzke, pretože v tomto prípade počas príjmu treba
oscilátor vysielača odstaviť. Samozrejme pri simplexnej prevádzke čas na
prepnutie príjem - vysielanie bude dlhší.

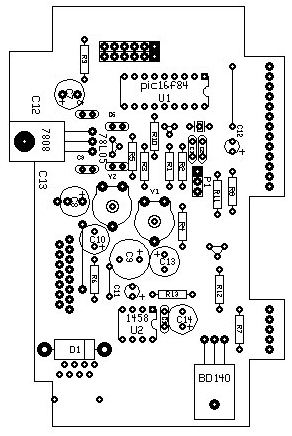

Osadenie
dosky plošného spoja je jednoduché, treba len dávať pozor na osadenie konektora Cannon, aby bol v
potrebnej výške. Najlepšie sa to robí tak, že konektor dáme do dosky, ale
nezaletujeme. Celú dosku dáme do krabice tak ako tam má byť, konektor správne
uložíme a zacínujeme. Pozor obvod 7808 musí byť už na svojom mieste! Operačný
zosilňovač nemusíme dať do objímky, ale procesor v každom prípade. Keď všetky
súčiastky sú osadené prekontrolujeme vizuálne, či nie je niektorý spoj
prerušený, alebo či nemáme niekde skrat. Procesor do dosky nedáme pred
skontrolovaním napájacieho napätia. Keď napätia sú v poriadku, dáme do objímky
procesor, a teoreticky môžeme začať nastavovať vysokofrekvenčné obvody, pretože
procesorová doska nastavovanie nepotrebuje. Trimre nastavíme až pri nastavovaní
kmitočtu a modulácie. Nezabudnite nalepiť izolačnú pásku vedľa radových
konektorov, aby zadný kryt nezkratoval plošný spoj.
Nastavenie kmitočtu:
Pri
JUMPERoch sú čísla od 25 do 200, ktoré znamenajú kmitočet, čo pripočítame k
základnému kmitočtu. SIM znamená simplexnú prevádzku a INV že kmitočet
prijímača a vysielača sa prehodí. Základné kmitočty sú:
1 - spojené; 0
- otvorené; 0/1 - podľa potreby
(200kHz); X
- ľubovolné
Priklad:
potrebujeme kmitočet prijímača 430,675 a odskok + 7,6 MHz. JUMPRE umiestníme na
pozície 25, 50, a INV.
Nastavovanie vysielača:
Dosku
vysielača ( bez prijímača ) dáme na pôvodné miesto a priskrutkujeme. Keď
použijeme distančné rúrky môžeme používať aj pôvodné skrutky. Vložíme na jej
miesto procesorovú dosku tak že JUMPRE neosadíme ( najnižší kmitočet vysielača
) okrem JUMPRA, ktorý zapína oscilátor vysielača. Keď procesorovú dosku máme v
poriadku, a dosku vysielača sme prednastavili správne, po zapnutí nám naskočí
kmitočet vysielača na kmitočet 430,600 MHz. Kontrolujeme ladiace napätie. Malo
by byť okolo 2 V. Teraz osadíme všetky JUMPRE okrem JUMPRA označené SIM (
nastavíme najvyšší kmitočet vysielača). Konrolujeme kmitočet, má byť 438,575
MHz. Ladiace napätie nesmie byť vyššie ako 6,2 V.
Teraz nastavíme kmitočet približne na stred
pásma ( príklad: JUMPRE na 25,50,100 a SIM ) a naladíme helix na najväčší
výstupný signál. Kto má patričné prístroje tak na správny prenos v rámci
amatérskeho pásma.
Trimer
V1 na doske procesora nastavíme na stred dráhy. Čítačom kontrolujeme kmitočet
oscilátora a trimrom v referenčnom oscilátore na doske vysielača nastavíme
správny kmitočet. Trimer V1 potrebujeme na jemné doladenie kmitočtu po
kompletizácii.
Je
používaná dvojbodová modulácia. Zdvih nastavíme na doske vysielača, ( Obr. č. 1
bod 3 ) a prenos nižších kmitočtov na doske procesora trimrom V2. Toto riešenie
síce nedovolí pravú duplexnú prevádzku, ale na druhej strane vyžaduje minimum
úprav na doske vysielača.
Nastavenie prijímača:
Prijímač
okrem naladenia helixu nepotrebuje nastavenie. Helix nastavujeme voblerom,
alebo pribležne tak že obidva červíky zaskrutkujeme približne 3 až 3,5 závity.
Keď sme pôvodný filter nevymenili, tak je účelné trošku rozladiť
prispôsobovacie odvody pred filtrom a za filtrom. Citlivosť síce bude nižšia,
ale šírka pásma väčšia. To už ale vyžaduje patričné prístrojové vybavenie. Po dôkladnom nastavení
kmitočtov, konce cievok (semirigid káblov) zakápneme včelím voskom, aby sme
zabránili mikrofoničnosti.
Montáž:
Keď
sme hotoví s úpravami, môžeme zmontovať zariadenie. Treba dávať pozor na to, že
horný kryt rozladí oscilátor prijímača. Preto treba prekontrolavať ladiace
napätie po priložení krytu, v prípade nutnosti upraviť tvar vodiča.
Zapojenie konektora Cannon: 1. - modulácia
2. -
PTT
3.
- NF výstup
4.
- zem
5.
- 8. - + 12V
napájanie
6.
- 15. - zem
