Kmitočtová ústredňa pre VR21



Ing. Jozef Illés  OM3WBC

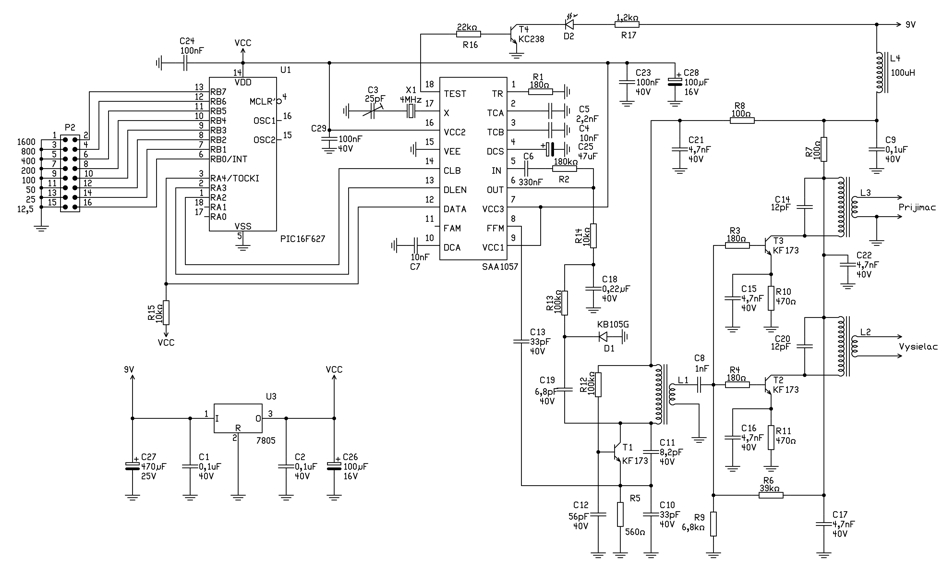

            V poslednom čase sa objavili medzi amatérmi rádiostanice VR21. Existuje niekoľko druhov týchto rádiostaníc, rozdelených podľa pracovného kmitočtu a druhu prevádzky (simplex – duplex). Pre úpravu sú vhodné, ktoré majú pracovný kmitočet od 136, do 170 MHz. Samozrejme čím väčšia je vzdialenosť od amatérskeho pásma, tým viac úprav treba robiť na jednotlivých doskách. Účelom tohto článku nie je popísať návod na úpravu týchto rádiostaníc, ale dať inšpiráciu na nahradenie pôvodnej oscilátorovej dosky novým, kde je použitý PLL obvod, a preto nie je problém nastaviť požadovaný kmitočet. Podmienkou je, aby bola prerábaná rádiostanica, určená na simplexnú prevádzku (VCXO na doske vysielača musí mať kmitočet 10,7 MHz).

            Toto zapojenie bolo vypracované pre rádiostanicu, ktorá je používaná pre prevádzku packet rádia. Jej riadiaci program je veľmi jednoduchý, nič však nebráni tomu, aby zariadenie po potrebných úpravách bolo využívané na riadnu FM prevádzku. V pôvodnej verzii sa kmitočet nastavuje prepojkami alebo 8-násobným DIP prepínačom. Kmitočet je nastaviteľný od 133,3 MHz do 136,5 MHz (t.j. aj mimo amatérskeho pásma) po krokoch 12,5 kHz.



Úprava rádiostanice:



            Odmontujeme prednú časť rádiostanice a otvoríme spodný aj horný kryt. Vyberieme oscilátorovú dosku (strana prijímača). Odstránime kryt (spodná časť je pricínovaná na niekoľkých miestach k doske plošných spojov). Vysokofrekvenčná časť novej dosky je viac-menej totožná so starou, preto cievky ako aj ostatné súčiastky môžeme použiť na novej doske. Treba prekontrolovať kondenzátory pod krytmi cievok a v prípade nutnosti vymeniť podľa výkresu. Z cievky násobiča odstránime kondenzátor úplne. Keď máme trošku šťastia, tak cievky nie je treba prevíjať (ja som neprevinul ani jeden kus, všade stačila výmena kondenzátora, preto nie je uvedený počet závitov na výkrese).

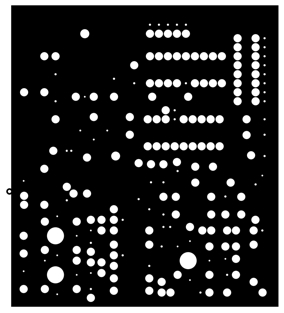

            Nový plošný spoj (skutočný rozmer 85x86 mm) vyrobíme z dvojstrannej dosky, kde na strane súčiastok je súvislá zem. V miestach, kde vývody súčiastok prechádzajú na stranu spojov, vrtákom 2,5 až 3 mm odvrtáme medenú fóliu.  Takisto odstránime medenú fóliu z hornej strany dosky v mieste kontaktných plôšok v celej dĺžke. Dosku osadíme, integrované obvody PIC16F627 a SAA1057 vložíme do objímky.



Oživenie:



Keď je doska osadená, bez toho aby sme dali IO do objímok, prekontrolujeme vizuálne kvalitu spojov a pripojíme napájacie napätie 9V. Za stabilizátorom napätia musí byť napätie od 4,75 do 5,25V. Medzi vývody č. 15, 16 a 6 integrovaného obvodu SAA1057 dáme odporový trimer 10k (bežec na vývod č. 6). Na bežci nastavíme napätie 1,2V. Jadrom cievky oscilátora (L1) sa snažíme nastaviť kmitočet 133,3 MHz. Za bežných okolností sa nám to podarí. Keď nie, prekontrolujeme, či sme nezabudli odstrániť pôvodný kondenzátor ktorý je pod krytom cievky. V opačnom prípade musíme upraviť počet závitov. Trimer vytočíme na maximum. Kmitočet musí byť minimálne 135,5 MHz. Trimrom nastavíme kmitočet približne na stred pásma (134,3 MHz) alebo na pracovný kmitočet a doladíme cievky L2 a L3 na maximálnu výstupnú úroveň signálu (musíme mať maximum 2x a ladíme na väčšie maximum – jadro vo vnútri cievky – v opačnom prípade musíme vymeniť kondenzátor pod krytom cievky). Odpojíme odporový trimer a vložíme do objímok integrované obvody. Keď neosadíme ani jednu prepojku alebo DIP prepínače sú v polohe OFF, musí naskočiť kmitočet 133,3 MHz. Presnú hodnotu nastavíme zmenou kmitočtu referenčného oscilátora (kapacitný trimer C3). Keď budeme postupne zkratovať prepojky alebo prepínať DIP prepínače, kmitočet sa musí zmeniť podľa stavu vstupov. Krok je 12,5 kHz.

            Ak nová doska oscilátora funguje bezvadne, zakrytujeme ju a dáme na pôvodné miesto. Jemne doladíme cievky L2,L3 a pustíme sa do preladenia ostatných dosiek, čo už nie je predmetom tohto článku.



Záver:



            Rádiostanice som prerábal na účely PR, preto je program v procesore taký jednoduchý. Pre PR stačí základná časť v hliníkovom odliatku, prednú časť môžeme odložiť. Konektor môžeme ponechať pôvodný, protikus vymontovať z nízkofrekvenčnej časti rádiostanice alebo vymeniť na 9pinový CANNON čo je bežne dostupný a lacný. Na CANNON pripojíme len zem, moduláciu, nízkofrekvenčný výstup z demodulátora a PTT, prípadne +13,8V (napájanie modemu alebo TNC) a vypínanie šumovej brány, keď je v modeme digitálne DCD. Kto chce používať rádiostanicu na bežnú FM prevádzku, musí doriešiť nízkofrekvenčnú časť podľa svojich možností (pravdepodobne použiť pôvodnú). Prepínanie kanálov a posuv kmitočtu pri používaní prevádzačov je možné riešiť buď diódovou maticou alebo úpravou programu procesora (v prípade väčšieho záujmu, napíšem takýto program).
