Informácia o úprave 900
MHz
GSM modulu na 23 cm PA
PA v originálnom
prevedení je pre 900 MHz
GSM mobilný telefón . Po
odstránení niekoľkých súčiastok po
úprave plošného spoja
a po namontovaní stabilizátora napätia pre
kľudový prúd , môže byť
tento modul požitý ako PA pre 23 cm.
Po úspešnej úprave je pri prevádzkovom
napätí
27 V možné dosiahnuť 50 W OUT pri budení cca. 8 W .

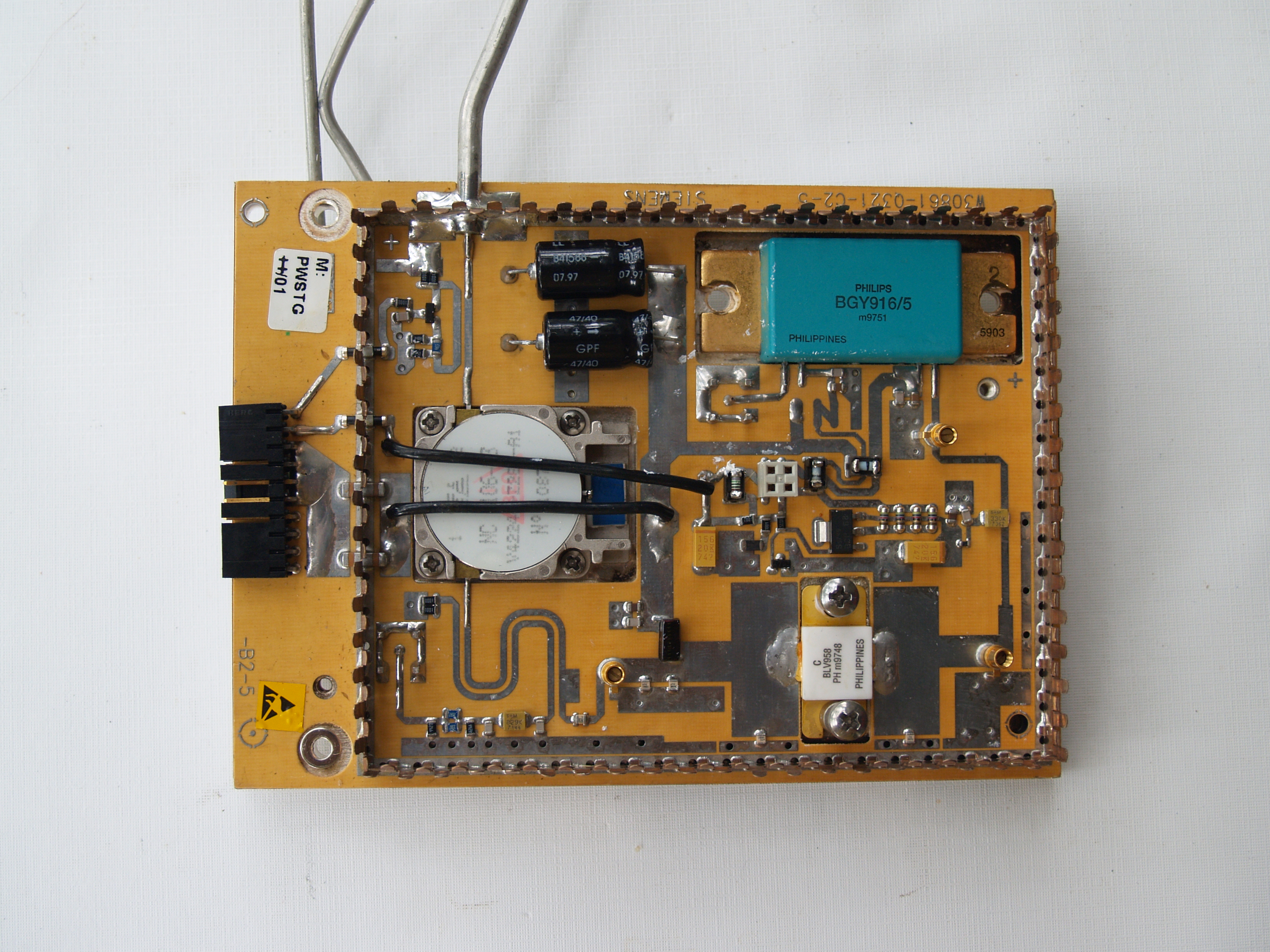

obr. č. 1
- Prívod
napätí : Prvé 4 Piny (sprava do ľava ) prepojiť na
prívod zeme (GND). Ďalších 5 vodičov sú pre
napájacie napätie (+27 V) . Na ľavý
vonkajší vývod môže byť pripojený
monitorovací prístroj (MON ) napr. na meranie
výstupného výkonu.
- Namontovať
stabilizátor napätia L7805 alebo L7808 podľa
obrázku upraveného modulu.
- Zelený modul
BGY916/5 a cirkulátor NC1106-03 vymontovať. Aby bolo
možné vymontovať cirkulátor je predtým
potrebné vyletovať drôtové premostenie.
Odstrániť
zbytky
pasty.
- Skalpelom
odstrániť na plošáku medené pásiky
slúžiace na prívod napätí ku
odstráneným
modulom. Prekované prepoje ku zemneniu zostanú
zachované .Obr. 3
- Naletovať jeden SMD
kondenzátor 1nf aby bolo oddelené jednosmerné
napätie pre predpätie na bázu. Pred druhý kond.
trimer kus medeného plechu 3x8 mm.
- Odstránenie
väzby : oba SMD „C“ a trimer treba vyletovať ako
je na obr. 3.
- Odstrániť
paralelne bežiacu väzbu
k výstupnému stripline ,
tak ako je na obraze č. 3.
- Na mieste
cirkulátora je treba prerušený
plošák premostiť s kúskom kábla
s pevným plášťom UT141. Prepoj tienenia na
zem je realizovaný kúskom plechu z medi alebo
pájacími očkami. Pozri obr. 3.

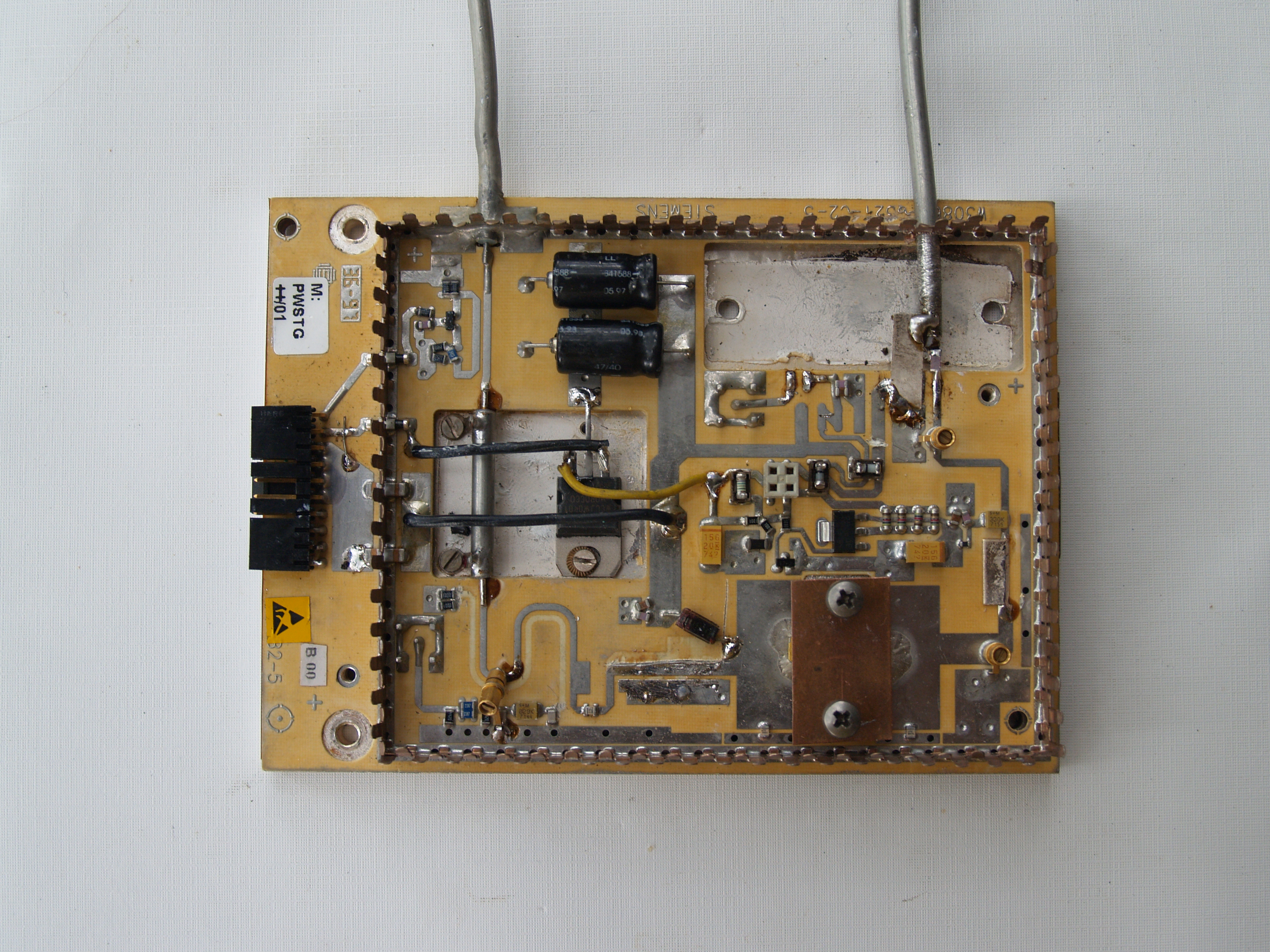

obr. č. 2
- Naladenie
: pripojiť antenu alebo záťaž a budič. Na meranie
výkonu použiť vhodný wattmeter .Po pripojení napájacieho napätia (doporučuje sa
použiť istenie 6,3 A) má tiecť
kľudový prúd v závislosti od použitého
stabilizátora napätia (približne 340 mA pri 7806). So
zostávajúcimi trimrami , s malým budiacim
výkonom začať doladenie.
- So vstupným
výkonom cca. 2W snažíme indikovať výstupný
výkon. Ladenie začíname s trimrom na vstupe.
Akonáhle vidíme výchylku wattmetra na
výstupe, naladíme výstupný obvod. Poloha
trimra je približne v polovici dráhy. Musíme vidieť
jednoznačný maximum pri určitej polohy. Keď maximum je
v jednej alebo druhej krajnej polohe, tak musíme
posúvať bod pripojenia kolektorovej tlmivky. V každom
prípade treba najprv naladiť výstupný obvod pri
malom vstupnom výkone, lebo v opačnom prípade sa
zničí tranzistor! Keď výstupný obvod je
správne naladený môžeme naladiť vstupný
obvod na maximálny výstupný výkon. Pomaly
zvyšujeme vstupný výkon a kontrolujeme či
koncový stupeň dostatočne lineárny. Pri vstupnom
výkone 8-10W musíme namerať na výstupe 50W. Keď je
výstupný výkon menší, kontrolujeme
PSV na vstupe do PA. Vo väčšine prípadov je
problém dostať budiací výkon do tranzistora.
V tomto prípade skúsime laborovať
s kúskom plechu čo sme naletovali pred druhý
trimer.
- Nasledovné
optimalizácie prinesú najväčší zisk !
HF vedenie tlmivky pre prívod napätia na kolektor sa
má trochu zúžiť (
obr. 3). Pozor ! Nie veľa
odstrániť , pri odstraňovaní postupne kontrolovať
výstupný výkon . Posunutie napájacieho
bodu tlmivky o pár mm smerom k pripojeniu kolektora tiež
prinesie trochu výkonu. Niekoľko desatín dB môže
priniesť aj kus plechu 28 x 18 mm priložený na
výkonový tranzistor.
- Záverečné
poznámky :
Tieto
informácie
vychádzajú z mojich praktických
skúseností a majú napomôcť
pri
prelaďovaní
tohto modulu. Tieto pokyny
sú len informatívne.

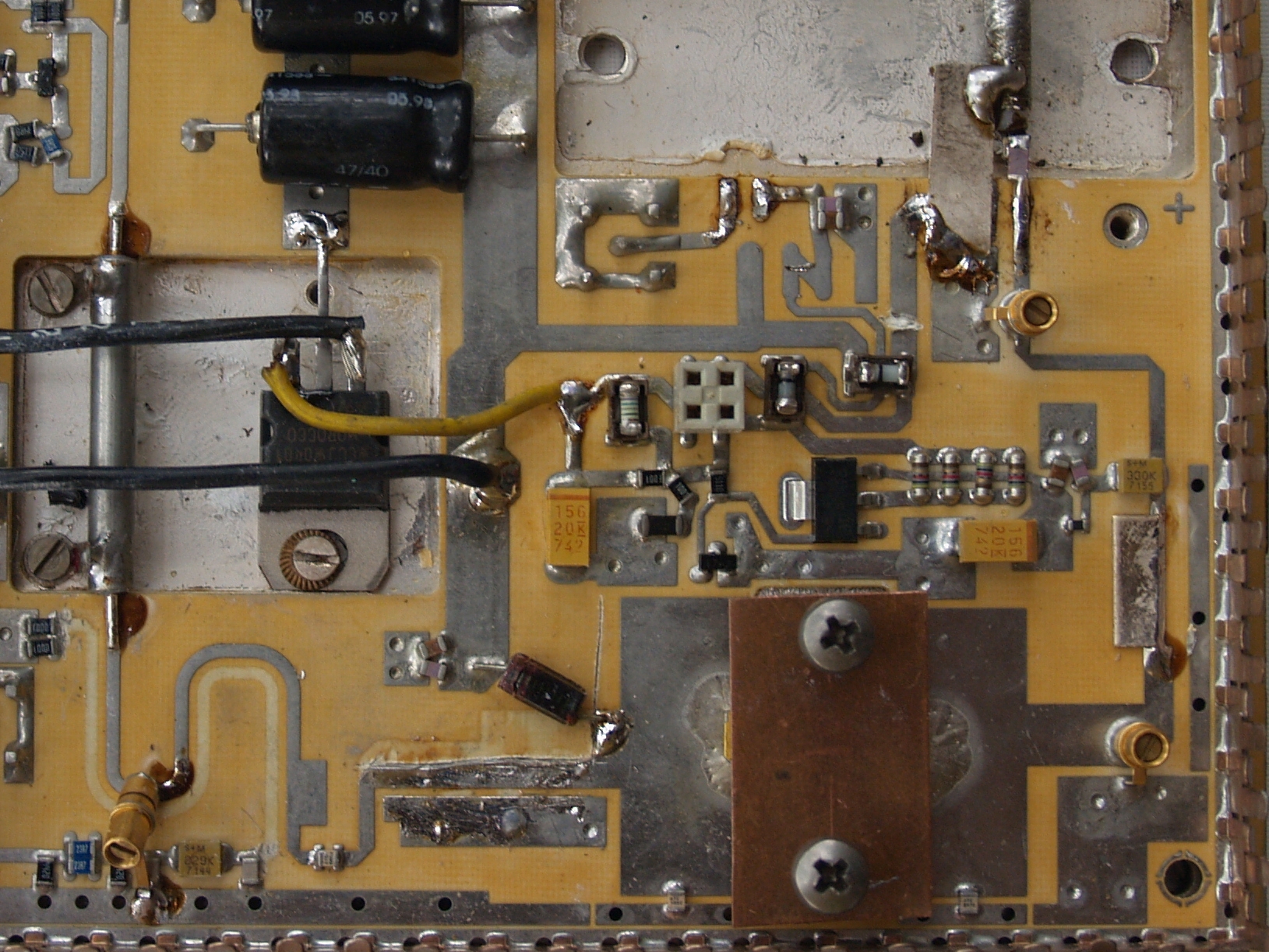

obr. č. 3
Skúsenosti
a doplňujúce informácie
Po 15
prerobených
kusoch som nabral skúsenosť, že po
prevedení popísaných úprav nie je
problém PA preladiť na 1296 MHz. Kým s prvými
kusmi som laboroval hodiny, posledné kusy boli upravené
a naladené za 15
minút. Keď máme viac kusov takýchto PA,
môžeme z nich vyrobiť PA s výkonom
200W tak, že 4 kusy zapojíme paralelne a s 5. kusom
ich budeme budiť.
V tomto prípade na vybudenie PA nám stačí
TCVR ako je napr. IC-910 alebo
FT736R. Keď používame transvertor, ktorý nemá
dostatočný výkon, tak môžeme
zaradiť medzi transvertor a PA napr. M57762(pozor má nap.
napätie 12,5V).
